恩彼邁電氣 ABG2 戶外高壓隔離開關在三相線路系統中單相使用，具有諸多顯著優勢。
首先，其結構簡單，這意味著在制造和維護過程中成本相對較低，同時也減少了潛在故障點。經濟實用的特點使其在各種電力應用場景中備受青睞，而使用方便則為操作人員帶來了極大的便利。

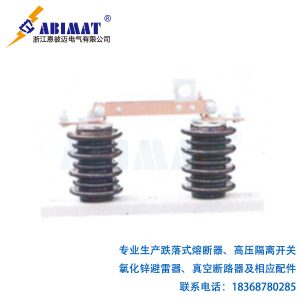

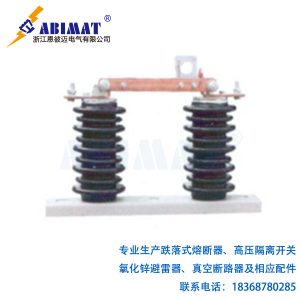

該產品采用單斷口垂直打開式結構，單極隔離開關的支柱絕緣子分別安裝在各自的底架上，主要由底座、支柱絕緣子、主導電回路部分以及自鎖裝置等組成。這種結構設計合理，各部件協同工作，確保了隔離開關的穩定性能。閘刀式結構通過分合閘操作能夠有效地切斷和閉合線路，每相閘刀由兩片導電刀片組成，進一步提高了導電性能和可靠性。
在操作方面，開關分合閘時需使用絕緣鉤棒操作機構部分。閘刀設有自鎖裝置，增強了操作的安全性。分閘時，絕緣鉤棒扣住隔離開關鎖鉤，向分閘方向拉動，解開自鎖裝置后帶動與之相連的導電板旋轉，從而實現分閘動作。合閘時，絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使與之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置，確保了合閘狀態的穩定可靠。
?
此外，本型高壓隔離開關具有靈活的安裝方式。它可安裝于支柱、墻壁、天花板、橫架或金屬架上，既可以立裝，也可以斜裝。不過，安裝位置應使觸刀打開時趨向下方，這樣的設計有助于提高安全性，防止意外事故的發生。
總之，恩彼邁電氣 ABG2 戶外高壓隔離開關以其結構簡單、經濟實用、使用方便、操作安全可靠以及靈活的安裝方式等特點，在電力系統中發揮著重要的作用。
ABG2型戶外高壓隔離開關技術參數：
| 項目 | 單位 | 參數 | |||||
|---|---|---|---|---|---|---|---|
| 型號 | 10kVDCD | 12kVDCD | 15kVDCD | ||||
| 額定電壓 | kV | 10kV | 12kV | 15kV | |||
| 最高工作電壓 | kV | 12kV | 12kV | 17.5kV | |||
| 額定絕緣水平 1分鐘工頻耐受電壓（有效值）對地 | kV | 40kV | 40kV | 40kV | |||
| 額定絕緣水平 1分鐘工頻耐受電壓（有效值）斷口 | kV | 47kV | 47kV | 47kV | |||
| 額定絕緣水平 雷電沖擊耐受電壓（峰值）對地 | kV | 105kV | 105kV | 105kV | |||
| 額定絕緣水平 雷電沖擊耐受電壓（峰值）斷口 | kV | 120kV | 120kV | 120kV | |||
| 額定頻率 | Hz | 50Hz | |||||
| 額定電流 | A | 200A | 400A | 630A | 800A | 1000A | 1250A |
| 4秒熱穩定電流（有效值） | kA | 6.3kA | 12.5kA | 20kA | 25kA | 25kA | 31.5kA |
| 動穩定電流（峰值） | kA | 16kA | 31.5kA | 50kA | 63kA | 63kA | 80kA |
| 爬電距離 | mm | 300mm | |||||
| 機械壽命 | 次 | 2000次 | |||||
